СКС и телеком

СКС предназначена для использования в широком спектре объектов — от офисных помещений и дата-центров до производственных и торговых объектов.

Структура

СКС состоит из нескольких иерархических подсистем, каждая из которых имеет собственные задачи и компоненты. Некоторые подсистемы:

• Горизонтальная — обеспечивает коммутацию между рабочими местами пользователей и этажными распределительными шкафами.
• Магистральная — связывает этажные шкафы с главным распределительным центром, использует преимущественно оптические и медные кабели.
• Входная — рационализирует подключение внешних сервисов, включая интернет-провайдеров и телефонные линии, обеспечивает централизованное место для обработки всех внешних сигналов.
• Подсистема инженерных коммуникаций — прокладывает кабели систем безопасности, видеонаблюдения, контроля доступа и автоматизации зданий.
• Коммутационные узлы — включают патч-панели, кроссовые шкафы и стойки с организованным управлением кабелями, служат для удобного распределения и управления потоками данных по системе.

Некоторые элементы СКС:

• Кабели — основная среда передачи данных, в зависимости от требований объекта используются витая пара или оптоволоконные кабели.

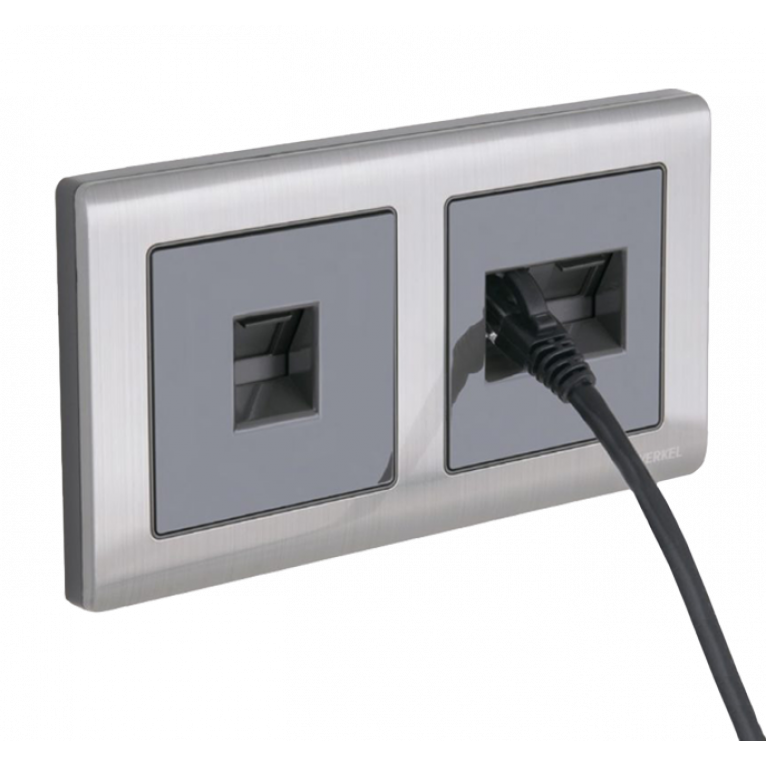

• Розетки — устанавливаются в конечных точках — на рабочих местах пользователей, в зонах подключения оборудования.
• Коммутационные панели (патч-панели) — используются для организации кабельных подключений в распределительных шкафах.
• Коммутационные шнуры (патч-корды) — гибкие соединительные кабели, с помощью которых оборудование подключается к розеткам или патч-панелям.

Коммутационные шкафы и стойки — места централизованного размещения оборудования и кабельных подключений.
